工业和信息化部8月2日宣布了“2023年1-8月最新天下锂离子电池行业运行情形” ，据报告显示 ，2023年上半年 ，我国锂离子电池工业延续增添态势 。
锂电池工业一连增添 ，小型锂电池工业同频爆发 。行业展望 ，2025年全球小型锂电池出货量快要220GWh ，海内小型锂电池出货量将超140GWh 。
与动力电池的生产一样 ，在消耗类小型锂电池的焊接、生产历程中 ，激光焊接由于其高精度、高稳固性和高效率的特征 ，让它同样成为了小型锂电池生产线上的主要加工工艺 。
云顶集团官网激光依附在激光器领域的研发和生产履历 ，及恒久以来在行业的深耕 ，推出了系列的锂电池激光行业解决计划 ，其中 ，消耗类小型锂电池极耳激光焊接 ，已在多个客户现场稳固运行 ，获得复制性推广应用 。
计划配景
在某电池行业巨头企业的项目中 ，客户需求为一套适用于小型锂电池的正负极片与PCBA焊盘激光焊接的计划系统 ，同时 ，该套系统还可适用于极耳与电芯正负极的焊接 。
系统对证料的兼容性要求高、焊接质量要求极高 。以其中的镍片焊接为例 ，焊接拉力要求＞3.0 KGF ，熔深＜0.05mm 。
在总体要求方面 ，焊接计划的整体良率要求≥99.9% ，功率稳固性要求≤±0.5% 。
详细的工艺要求如下：
?2×2排布的4个焊点 ，焊点直径要求巨细在0.5~0.8mm之间 ，要求拉完有剩余4个有用焊核 ；
?焊点巨细匀称 ，要求无炸火、脱焊、虚焊、点偏、点穿、少焊点、焊点发黑、焊点弱等不良 ；
?焊接外貌无毛刺 ，外观优异 。
计划设置
焦点器件上 ，激光器选择使用创鑫激光单模准一连光纤激光器（QCW）150/1500W ，该系列激光用具有高质量的激光输出 ，高功率、高效率 ，高可靠性 ，寿命长等优势特点 ，适用于动力电池电极焊接、手机细腻焊接、电子元件激光细密焊接等场景 。
（QCW）150/1500W详细的性能参数如下：
| 手艺指标 | 基本手艺参数 |
| 激光器型号 | MFSQ-150/1500 |
| 激光器类型 | 光纤激光器 |
| 波长 | 1080nm |
| 模式 | 脉冲/一连 |
| 功率 | 平均功率：150W |
| 峰值功率：1500W | |
| 功率不稳固性 | ±1.5% |
| 输出光纤芯径 | 14μm |
| 脉冲宽度规模 | 0.02ms - 50ms |
| 振镜扫描规模 | 100*100mm（210场镜） |
| 冷却方法 | 风冷 |
| 光束质量 | ≤1.1M? |
| 重复定位精度 | ±0.02mm |
| 供电电压 | 220V VAC |
工艺小结
针对差别的焊接质料 ，接纳专门化的焊接工艺 ，团结专业的振镜头和控制软件 ，经由多次验证 ，得出一个“最优解” 。其中部分质料的焊接工艺如下：
| 0.06mm铜镀镍-0.15mm铜
-焊接功率：75% ；
-焊接模式：一连 ；
-螺旋直径：0.55mm ；
-焊接速率：180mm/s 。

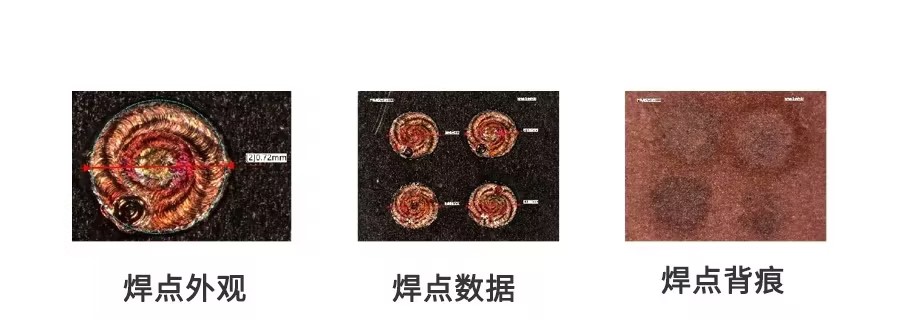

▲经检测得出结论：在该项质料的焊接中 ，焊点巨细0.72mm ，背痕清晰可见 ，拉拔力9.86N ，拉拔后残留焊核4个 ，切合要求 。
| 0.06mm铜镀镍-0.3mm铜
-焊接功率：90% ；
-焊接模式：一连 ；
-螺旋直径：0.55mm ；
-焊接速率：180mm/s 。

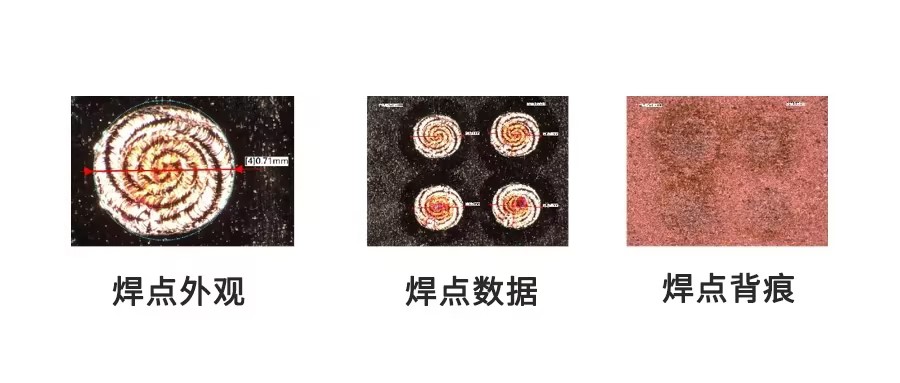

▲经检测得出结论：在该项质料的焊接中 ，焊点巨细0.73mm ，背痕清晰可见 ，拉拔力10.46N ，拉拔后残留焊核4个 ，切合要求 。
| 0.06mm铜镀镍-0.3mm镍
-焊接功率：64% ；
-焊接模式：一连 ；
-螺旋直径：0.7mm ；
-焊接速率：800mm/s 。

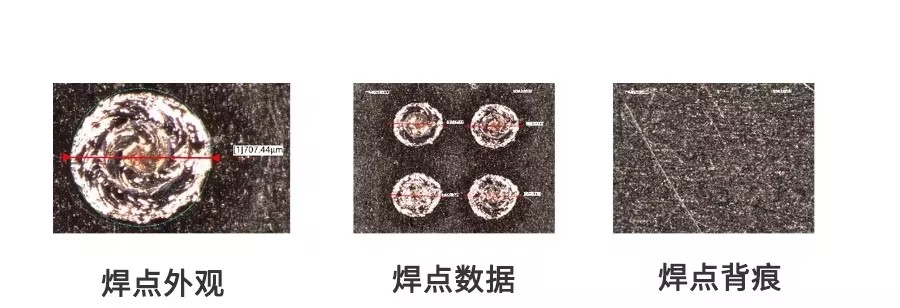

▲经检测得出结论：在该项质料的焊接中 ，焊点巨细0.71mm ，无背痕 ，拉拔力9.01N ，拉拔后残留焊核4个 ，切合要求 。
现在 ，该套计划已在客户现场上线 ，云顶集团官网激光将一连深耕新能源锂电池行业 ，以激光器为焦点 ，为客户提供高质量、高效率的一站式激光行业解决计划 ，助力大国智造！
